Socket编程-UDP

Socket 与TCP、UDP

Socket就是IP地址与端口的结合协议(RFC 793)，一种地址与端口的结合描述协议。

Socket的作用与组成

在网络传输中用于唯一标识两个端点之间的链接
端点：包括IP和Port

UDP

UDP最大长度：

UDP Header中2Bytes来存储长度信息，所以UDP的长度应该是

$$ 2^{16}-1 = 65535 Bytes $$

自身协议（头部信息）占用 8 Bytes (2Bytes × 4种信息）

$$ 65535-8 = 65507 Bytes $$

也就是当信息长度大于65507 Bytes时，用UDP传输会出现问题，需要做一次分包传输

UDP核心API

API-DatagramSocket

用于接收与发送UDP的类
负责发送某一个UDP包，或者接收UDP包
不同于TCP，UDP并没有合并到Socket API中

DatagramSocket(）// 创建简单实例，不指定端口和IP
DatagramSocket(int port）// 创建监听固定端口的实例
DatagramSocket(int port ,InetAddress localAddr) // 创建固定端口指定IP的实例
receive(DatagramPacket d) // 接收
send(DatagramPacket d) // 发送
setSoTimeout(int timeout) // 设置超时，毫秒
close(） // 关闭资源

API-DatagramPacket

用于处理报文
将byte数组、目标地址、目标端口等数据包装成报文或者将报文拆卸成byte数组
是UDP发送实体，也是接收实体

DatagramPacket(byte[] buf ,int offset ,int length ,InetAddress address ,int port）// 前三个参数指定buf的使用区间，后面是目标机器地址与端口
DatagramPacket(byte[] buf ,int length ,SocketAddress address ）// 创建监听固定端口的实例,SocketAddress相当于InetAddress+Port
setData(byte[] buf ,int offset ,int length) // 指定buf中哪一部分信息是有效的
setData(byte[] buf) // 整个buf均被指定
setLength(int length) // 用于单独设置buf有效区间的长度
setAddress(InetAddress iaddr),setPort(int iport),setSocketAddress(SocketAddress address) // 设定IP地址和端口

UDP单播、广播、多播

单播：点对点
多播：点对多个点（局域网内部分点）
广播：点对所有设备

多播是在广播之后出现的，广播会导致大量的带宽被浪费。

广播地址运算：

IP地址： 192.168.124.7
子网掩码： 255.255.255.192 -> 11111111.11111111.11111111.11000000
可划分网段： 2^2 = 4个
网段：0-63、64-127、128-191、192-255
广播地址： 192.168.124.63（所在网段的最高位）
两台主机广播地址不同，是不能进行广播通信的

UDP局域网搜索

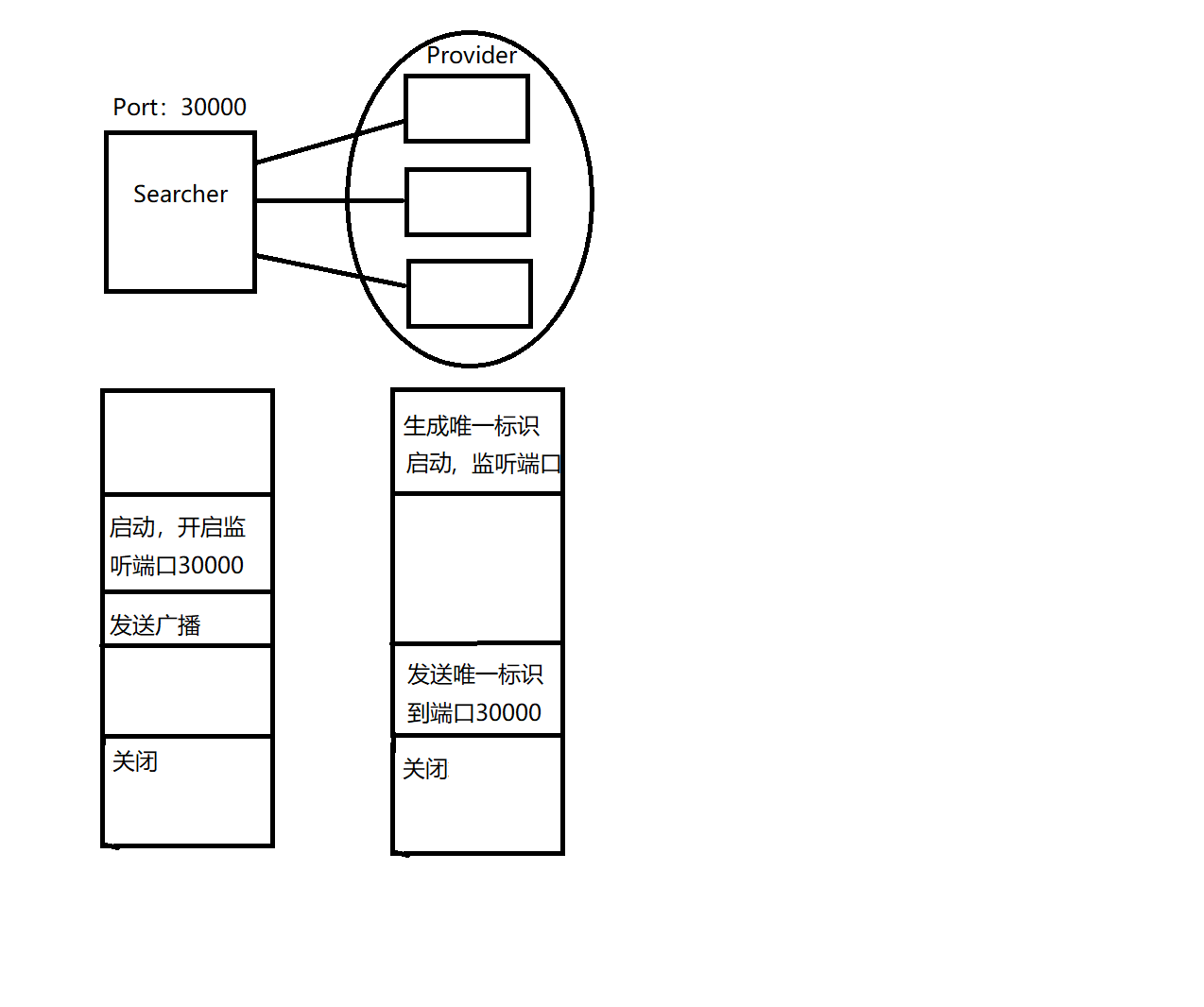

假设一个场景，手机（Searcher）与其他互联设备（Provider）同处局域网内，Provider与Searcher共用一套交互协议（同时监听某一端口，遵循相同的传输协议等），Searcher希望通过广播找到某一特定的Provider，整套流程就可以基于UDP局域网搜索实现。

需要注意的点：

Searcher要先开启Port:30000监听。因为启动Searcher后，再开启端口的话，是有可能错过信息的，Searcher和Provider会立刻广播、立刻返回SN。
Provider和Searcher在构建类后，必须要持续监听，同时可以随时停止，所以最好用线程实现。
要先开启Provider，再启动Searcher。

1. MessageCreator实现

MessageCreator用来封装消息、解析消息。

public class MessageCreator {

    private static final String SN_HEADER = "收到暗号，我是（SN）:";
    private static final String PORT_HEADER = "这是暗号，请回电端口（Port）:";

    // 创建信息
    public static String buildWithPort(int port) {
        return PORT_HEADER + port;
    }

    // 解析端口号
    public static int parsePort(String data) {
        if (data.startsWith(PORT_HEADER)) {
            return Integer.parseInt(data.substring(PORT_HEADER.length()));
        }

        return -1;
    }

    // SN 创建信息方法
    public static String buildWithSn(String sn) {
        return SN_HEADER + sn;
    }

    // SN 解析信息
    public static String parseSn(String data) {
        if (data.startsWith(SN_HEADER)) {
            return data.substring(SN_HEADER.length());
        }

        return null;
    }
}

2. UDPProvider实现

UDPProvider类启动

// 生成一份唯一标示
String sn = UUID.randomUUID().toString();

// 创建Provider线程
Provider provider = new Provider(sn);
provider.start();

// 读取任意键盘信息后可以退出
System.in.read();

provider.exit();

Provider线程基于内部类实现

private static class Provider extends Thread {

    // 唯一标识符
    private final String sn;
    // 是否完成标识
    private boolean done = false;
    // 接收UDP信息实体
    private DatagramSocket ds = null;

    public Provider(String sn) {
        super();
        this.sn = sn;
    }

    @Override
    public void run() {
        super.run();
        System.out.println("UDPProvider Started.");

        try {
            // 构建UDP监听，监听20000 端口
            ds = new DatagramSocket(20000);

            while (!done) {

                // 构建接收实体
                final byte[] buf = new byte[512];
                DatagramPacket receivePack = new DatagramPacket(buf, buf.length);

                // 接收
                ds.receive(receivePack);

                // 打印接收到的信息与发送者的信息
                String ip = receivePack.getAddress().getHostAddress();
                int port = receivePack.getPort();
                int dataLen = receivePack.getLength();
                String data = new String(receivePack.getData(), 0, dataLen);
                System.out.println("UDPProvider receive form ip:" + ip
                        + "\tport:" + port + "\tdata:" + data);

                // 解析端口号
                int responsePort = MessageCreator.parsePort(data);

                if (responsePort != -1) {
                    // 构建一份回送数据
                    String responseData = MessageCreator.buildWithSn(sn);
                    byte[] responseDataBytes = responseData.getBytes();
                    // 直接根据发送者构建一份回送信息
                    DatagramPacket responsePacket = new DatagramPacket(responseDataBytes,
                            responseDataBytes.length,
                            receivePack.getAddress(),
                            responsePort);

                    ds.send(responsePacket);
                }
            }
        } catch (Exception ignored) {
        } finally {
            close();
        }

        // 完成
        System.out.println("UDPProvider Finished.");

    }

    private void close() {
        if (ds != null) {
            ds.close();
            ds = null;
        }
    }

    // 提供结束
    void exit() {
        done = true;
        close();
    }
}

2. UDPSearcher实现

UDPSearcher类启动

// Searcher持续监听端口，Provider回送端口
private static final int LISTEN_PORT = 30000;

// 创建Listener线程，开始监听Port:30000
Listener listener = listen();

// 发送广播
sendBroadcast();

// 读取任意键盘信息后可以退出
System.in.read();

// 得到监听到的设备的信息
List<Device> devices = listener.getDevicesAndClose();
for (Device device : devices) {
    System.out.println("Device:" + device.toString());
}

listen()方法实现

private static Listener listen() throws InterruptedException {

    System.out.println("UDPSearcher start listen.");
    CountDownLatch countDownLatch = new CountDownLatch(1);
    Listener listener = new Listener(LISTEN_PORT,countDownLatch);
    listener.start();
    countDownLatch.await();
    return listener;
}

sendBroadcast()广播方法实现

private static void sendBroadcast() throws IOException {
     System.out.println("UDPSearcher sendBroadcast started.");

     // 作为搜索方，系统自动分配端口
     DatagramSocket ds = new DatagramSocket();

     //构建一份请求数据
     String requestData = MessageCreator.buildWithPort(LISTEN_PORT);
     byte[] requestDataBytes = requestData.getBytes();

     // 直接根据发送者构建一份请求信息
     DatagramPacket requestPacket = new DatagramPacket(requestDataBytes,requestDataBytes.length);

      // 设置IP地址为广播IP地址,端口还是20000
      requestPacket.setAddress(InetAddress.getByName("255.255.255.255"));
      requestPacket.setPort(20000);
      ds.send(requestPacket);
      ds.close();
      System.out.println("UDPSearcher sendBroadcast finished.");
}

Listener线程基于内部类实现

private static class Listener extends Thread {

    private final int listenPort;
    private boolean done = false;
    private final CountDownLatch countDownLatch;
    private final List<Device> devices = new ArrayList<>();
    private DatagramSocket ds = null;
    public Listener(int listenPort ,CountDownLatch countDownLatch) {
        super();
        this.listenPort = listenPort;
        this.countDownLatch = countDownLatch;
    }

    @Override
    public void run(){
         super.run();    // 通知已启动
         countDownLatch.countDown();
         try{
             // 监听回送端口
             ds = new DatagramSocket(listenPort);
             while(!done){

                 // 构建接收实体
                 final byte[] buf = new byte[512];
                 DatagramPacket receivePack = new DatagramPacket(buf ,buf.length);
                 // 接收
                 ds.receive(receivePack);

                 // 打印接收到的信息与发送者的信息
                 String ip = receivePack.getAddress().getHostAddress();
                 int port = receivePack.getPort();
                 int dataLen = receivePack.getLength();
                 String data = new String(receivePack.getData(),0,dataLen);
                 System.out.println("UDPProvider receive from ip:"+ip + "\tPort:"+port + "\tdata:"+data);

                 // 解析操作
                 String sn = MessageCreator.parseSN(data);
                 if(sn!=null){
                     Device device = new Device(port ,ip ,sn);
                     devices.add(device);
                 }

             }
      }catch (Exception ignored ){
      }finally {
          close();
      }

      System.out.println("UDPProvider listener Finished");
  }

    private void close(){
           if(ds!=null){
            ds.close();
            ds = null;
        }
    }

    List<Device> getDevicesAndClose(){
        done = true;
        close();
        return devices;
    }
}

Device类基于内部类实现

private static class Device{
     final int port;
     final String ip;
     final String sn;

     private Device(int port, String ip, String sn) {
        this.port = port;
        this.ip = ip;
        this.sn = sn;
     }

     @Override
     public String toString() {
         return "Device{" +
                "port=" + port +
                ", ip='" + ip + '\'' +
                ", sn='" + sn + '\'' +
                '}';
     }
}

完整代码SocketDemo_UDP_02
